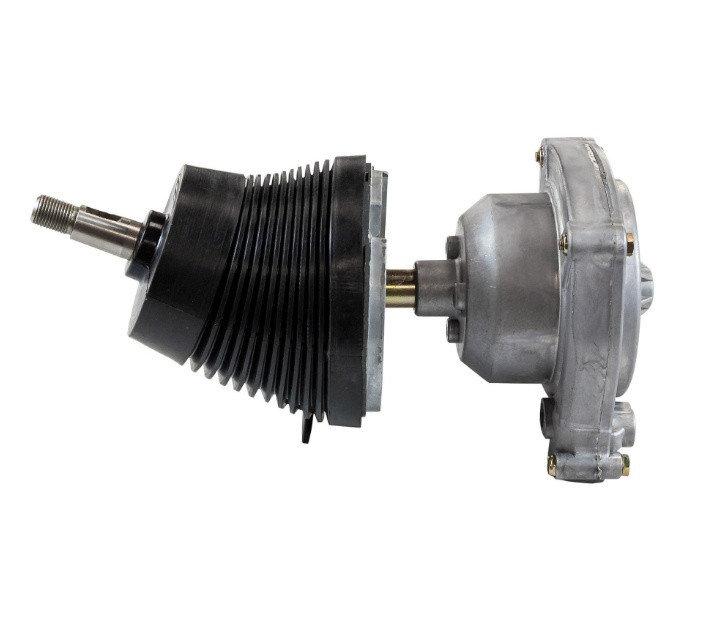

РЕДУКТОР ZTS GEN II З НАХИЛОМ І ФІКСАТОРАМИ ЗВОРОТНОГО ХОДУ 700044
ZTS GEN II СИСТЕМА ПОВОРОТНОГО РУЛЬОВОГО УПРАВЛІННЯ
СИСТЕМА РУЛЬОВОГО УПРАВЛІННЯ В ЗБОРІ
ZTS GEN II СИСТЕМА ПОВОРОТНОГО РУЛЬОВОГО УПРАВЛІННЯ
СИСТЕМА РУЛЬОВОГО УПРАВЛІННЯ В ЗБОРІ
КОМПОНЕНТИ
- Поворотний рульовий привід ZTS GEN II
a. Одинарний поворотний рульовий привід ZTS b. Подвійний поворотний рульовий привід ZTS
- Монтажне кріплення
a. Чорний інсталяційний набір, нахил 90° b. Чорний інсталяційний набір, нахил 20°
- Трос рульового управління
a. Трос поворотного рулевогоуправления Pinnacle (нержавіюча сталь) b. Трос поворотного рулевогоуправления (оцинкований)
|
|
Керівництво по застосуванню
- Підвісний двигун до V-4 з механічним поворотним рульовим керуванням без посилення.
- Стандартний конусний вал 3/4".
- Повна перекладка мотора приблизно за 3.8 обороту.
- Максимальний розмір рульового колеса: 16" (406.4 мм) в діаметрі.
- Мінімальний радіус вигину троса рульового управління 8" (203.2 мм).
- Не предназначена для использования на катерах, оборудованных двигателями, превышающими номинал максимальной мощности катера.
|
|
Отличительные особенности и технические характеристики
- Система ZTS значительно уменьшает крутящий момент от двигателя.
- Быстрая и легкая установка за счет устройства «EZ Clip» (отсутствует с двойным рулевым приводом).
- Защелкивающийся установочный набор, требующий минимума инструментов.
- Компактный размер и простая установка.
- Болтовая замена стандартной системы поворотного рулевого управления 2900.
- Может использоваться на катерах до 25 футов длиной.
- Замена/модернизация следующих конкурирующих рулевых приводов Teleflex®: Safe-T QC. Safe-T. NFB 4.2, NFB Safe-T II
Uflex®: T71FC, T73NR FC
- Изготовлено в соответствии или с превышением сертификационных требований A.B.Y.C., N.M.M.A., I.M.C.I. (CE).
|
Характеристки:
- Тип изделия: Наклонный рулевой редуктор с фиксаторами обратного хода
- Для моторов (л.с): до 150
- Максимальный диаметр рулевого колеса (мм): 406
- Пять положений наклона в пределах 40°
- Количество оборотов: 3,8
- Модель редуктора: ZTS
- Стандарт троса: М66
- Размер (мм): 169х127
- Круглый конический вал диаметром (мм): 19 (3/4″)
- Комплектуется монтажным комплектом
- Механізм нахилу укомплектований стандартним чорним гофрованим чохлом
